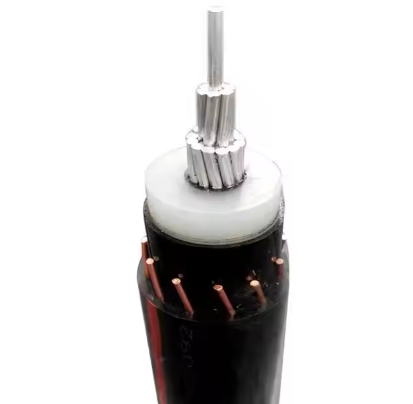

Câble concentrique TRXLPE MT 15 KV .220″ Isolation 133 %

Application :
– Principalement utilisé pour la distribution souterraine primaire.
– Convient pour une utilisation dans des endroits humides ou secs, enfouis directement, dans des conduits souterrains et là où il est exposé au soleil.
– À utiliser à 35 000 volts ou moins et à des températures de conducteur ne dépassant pas 90°C pour un fonctionnement normal.



Normes :

– B 230 : Fil d’aluminium 1350-H19 à usage électrique.
– B 231 : Conducteurs en aluminium 1350, torsadés en couches concentriques.
– B 609 : Fil rond en aluminium 1350, recuit et à températures intermédiaires, à usage électrique.



Construction :
– Le conducteur de phase est torsadé concentriquement, en cuivre doux comprimé ou en alliage d’aluminium 1350-H16/26.
– Le câble est composé du conducteur avec bloc d’humidité dans les brins, recouvert d’une protection en polyéthylène réticulé semi-conducteur, d’une isolation primaire en polyéthylène réticulé ignifuge et d’un bouclier d’isolation en polyéthylène réticulé semi-conducteur.
– Les conducteurs sont disponibles avec des niveaux d’isolation de 100 % ou de 133 %.
– Le neutre concentrique est constitué de fils de cuivre nu et une gaine isolante en polyéthylène est appliquée sur le bouclier d’isolation.
– Le câble est identifié par impression en surface sur la gaine et avec le symbole de l’éclair pour les câbles d’alimentation, indenté dans la gaine.
